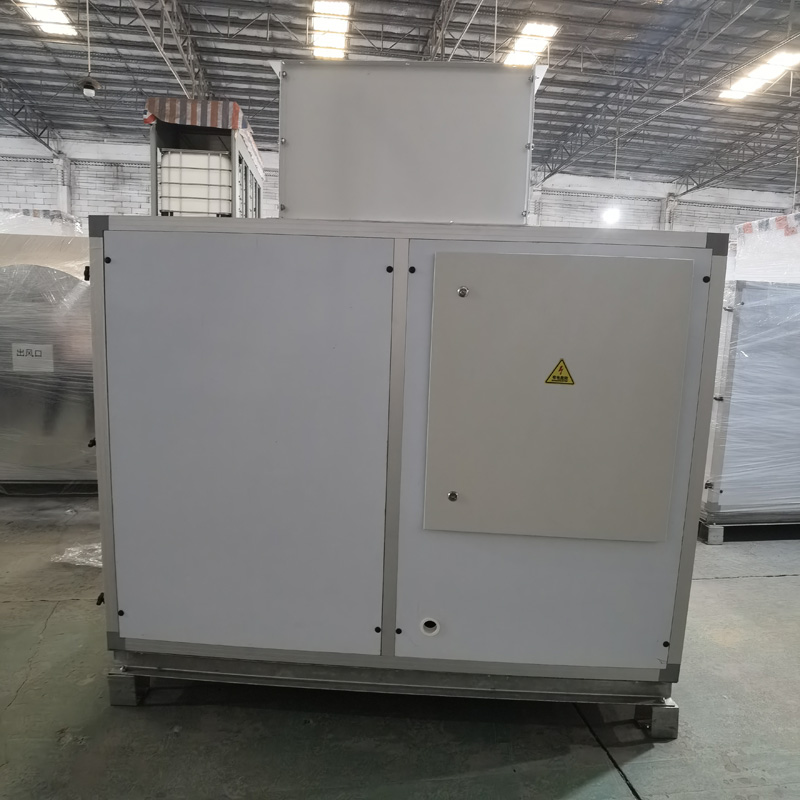

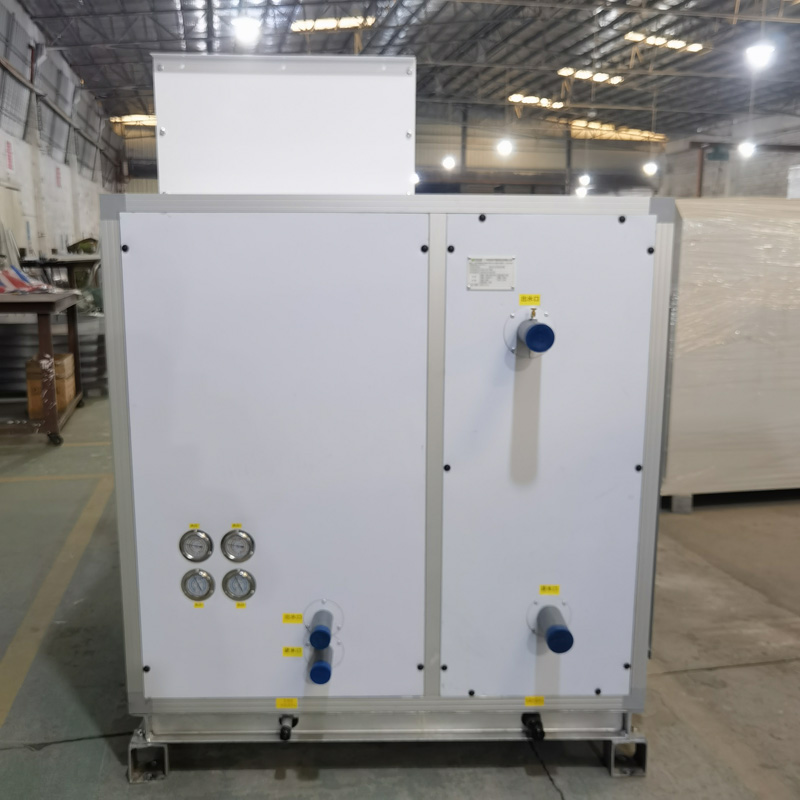

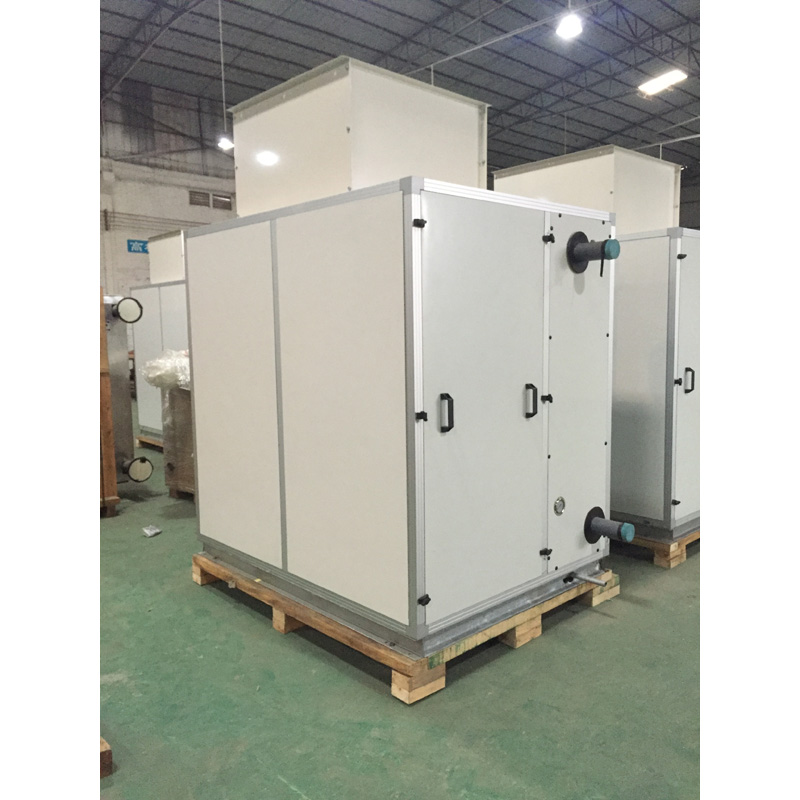

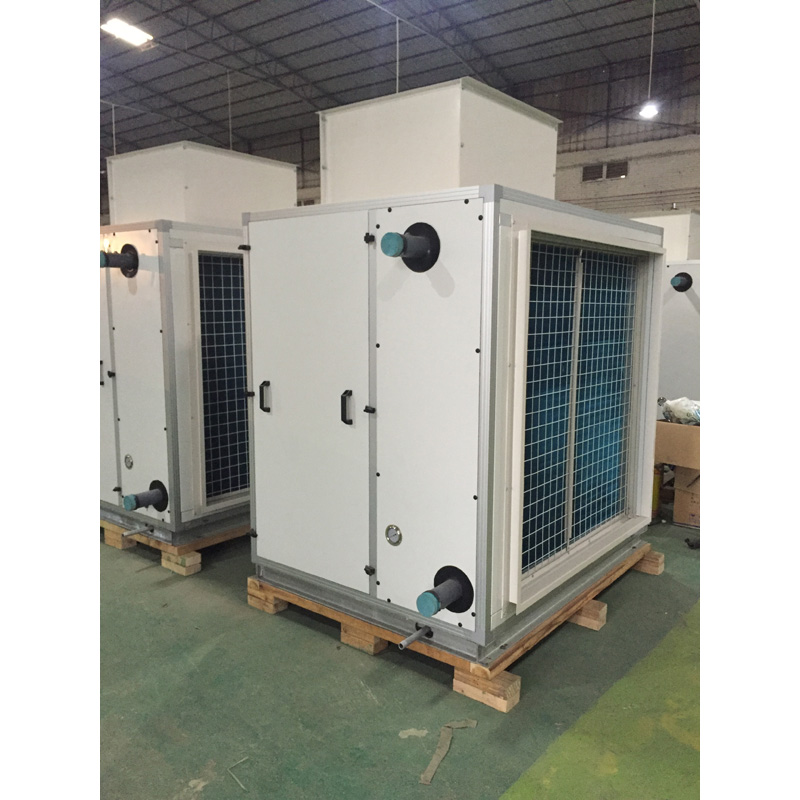

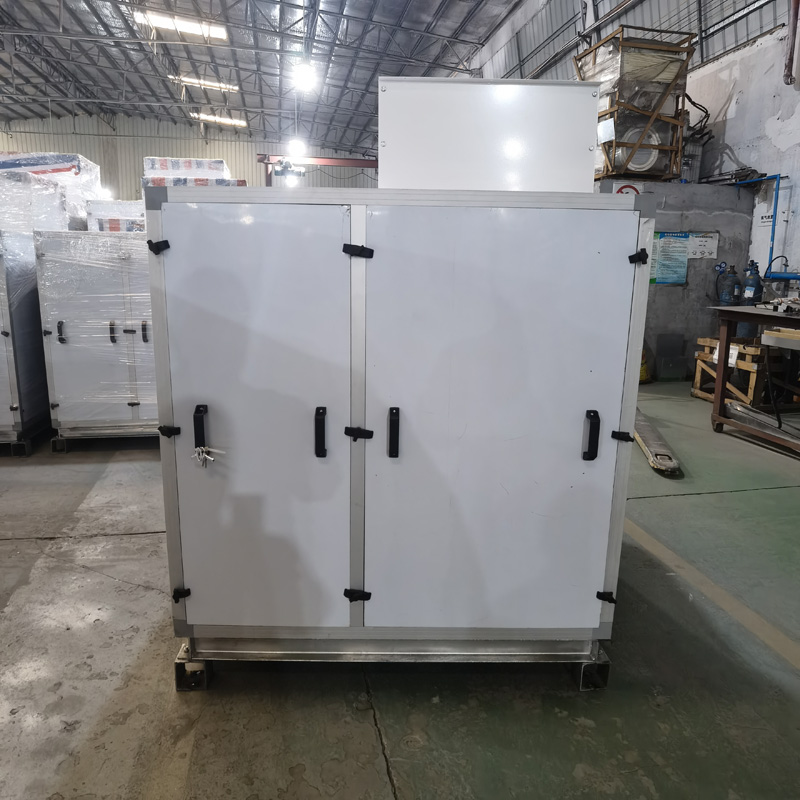

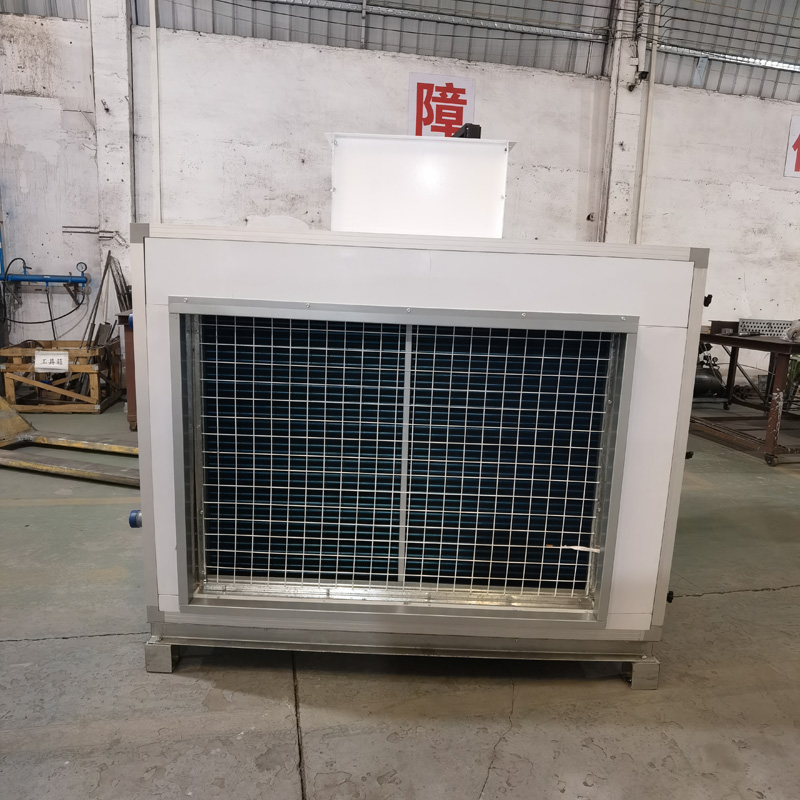

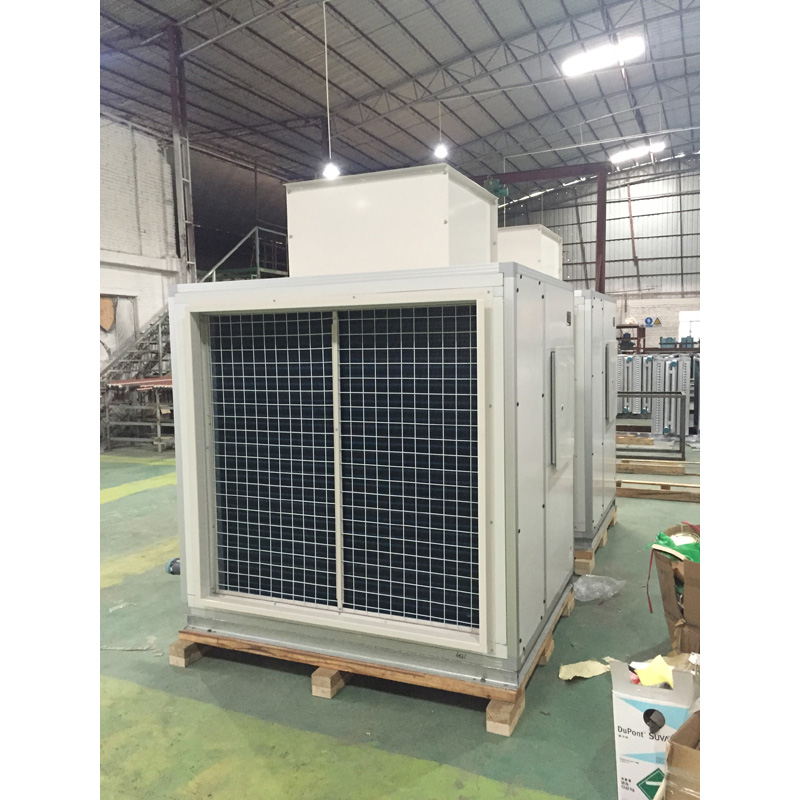

高压变频器专用空水冷系统

1、基本原理

在变频柜顶部制作吊顶隔层收集柜顶风机排出热风，再通过引风管将热风引至安装在靠变频室外墙的空水冷设备进行热交换，由冷却水直接将变频器的热量带走，经过降温的冷风送回至室内。空水冷设备内通过冷却水温度低于33 ℃（标准），即可以保证热风经过散热片后，空水冷设备冷却后的出风温度控制在38℃范围内，从而保证了室内良好的运行环境。

2、空水冷系统特点及安全性

2.1、特点

1)设备安装简单、快捷。

2)设备使用寿命长、故障率低、性能可靠。

3)设备的运营成本是同等热交换功率空调的1/4-1/5倍，在达到同等冷却量的条件下，空调一 至两年的耗电即可购置并安装空-水冷散热系统。

4)安装后变频室内密闭循环冷却、干净卫生，变频器维护量低。

2.2、空水冷却系统安全性

1)空水冷系统整体安装于变频室外，设备冷却水管道分布于高压变频室外，避免冷却水管道泄漏或破漏时漏水危及高压设备运行安全，避免了严重安全事故的发生。

2)在空-水冷却系统的设计当中，为了防止空-水冷装置冷却过程中产生冷凝水，由出风口排入室内，对空-水冷却系统的出风口、风速、风压等指标进行设计计算；在保证良好的排压情况下，使设备运行安全稳定。

3)空水冷系统为空气闭式内循环，彻底解决了外部粉尘对变频器的影响。有效减低了辅助系统的故障率，以及对主要设备的运行安全影响程度。
